氯化聚乙烯CPE结构特征与应用介绍

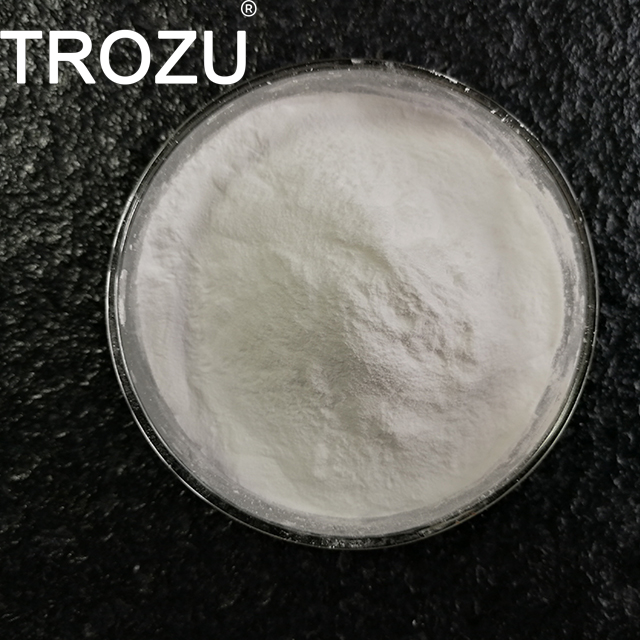

1、氯化聚乙烯，英文全名为Chlorinated Polyethylene，简写CPE。氯化聚乙烯CPE由高密度聚乙烯HDPE上氢原子部分被氯原子取代得到的材料。CPE外观为白色粉末，无毒无味。

2、用低压聚乙烯HDPE制得的氯化聚乙烯，其耐高温热老化性能比用高压聚乙烯制得的氯化聚乙烯要好。一般常用密度为0.93～0.96g/cm3，平均分子量为5～25万，熔融指数在0.01～2.0g/10min之间的聚乙烯来制造氯化聚乙烯。氯化聚乙烯的氯化程度对其性能影响很大。氯含量低于15％时是塑料；氯含量为16～24%时是热塑性弹性体；氯含量在25～48%之间为橡胶状弹性体；氯含量为49～58%时为类似皮革状的半弹性硬聚合物；氯含量高至73%时则成为脆性树脂。在高压聚乙烯中引进约27%的氯，结晶就完全消失，而在结晶度较高的低压聚乙烯中引进约30%的氯，结晶也会完全消失。作为橡胶弹性体，氯含量最好在30～40%范围内。目前商品氯化聚乙烯橡胶的含氯量大多在25～45％范围内。一般氯含量增大时，耐油、耐透气性、阻燃性变好；氯含量降低，则耐寒性、回弹性、抗压弯曲性能较佳。

2、氯化聚乙烯CPE的特征

1) CPE是一种饱和橡胶，有优秀的耐热氧老化、臭氧老化、耐酸碱、化学药品性能。

2）CPE耐油性能优秀，其中耐ASTM 1号油、ASTM 2号油性能极佳，与NBR相当；耐ASTM 3号油性能优良，优于CR，与CSM相当。

3）CPE中含有氯元素，具有极佳的阻燃性能，且有燃烧防滴下特性。其与锑系阻燃剂、氯化石蜡、Al(OH)3三者适当的比例配合可得到阻燃性能优良、成本低廉的阻燃材料。

4）CPE无毒，不含重金属及PAHS，其完全符合环保要求。

5）CPE具有高填充性能，可制得符合各种不同性能要求的产品。CPE的加工性能好，门尼粘度(ML121 1+4)在50－100间有多种牌号可供选择。

3、氯化聚乙烯可分为树脂型氯化聚乙烯(CPE)和弹性体型氯化聚乙烯(CM)两大类。可以单独使用以外，还可以与聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、ABS等树脂甚至聚氨酯（PU）共混使用。在橡胶工业中，CPE可作为高性能、高质量的特种橡胶，也可以与乙丙橡胶（EPR）、丁基橡胶（IIR）、丁腈橡胶（NBR）、氯磺化聚乙烯（CSM）等其它橡胶共混使用。主要应用于：电线电缆（煤矿用电缆、UL及VDE等标准中规定的电线），液压胶管，车用胶管，胶带，胶板，PVC型材管材改性，磁性材料，ABS改性等。

4、CPE增强剂以炭黑、白炭黑为主；填充体系主要有碳酸钙、陶土和滑石粉等；增塑剂主要有DOA和DOS；CPE硫化时常用的稳定剂主要有硬质酸钠、氧化镁、硬脂酸钡和三盐基硫酸铅等，主要是吸收硫化时生产的氯化氢。

5、CPE为饱和橡胶，通用普通硫磺硫化体系不能对其有效的硫化。硫化体系分为四大硫化体系：分别是硫脲体系、过氧体系、噻二唑体系和三唑二巯基胺盐体系。
