【防玻纤外露剂TAF生产厂家】

一、防玻纤外露剂生产厂家简述

防玻纤外露剂生产厂家主要集中在江苏、四川、江西地区，辐射江浙及珠三角地区工程塑料厂，由于生产工艺相同，因此，也是乙撑双硬脂酰胺（EBS）的专业生产企业，拥有国内最大的EBS生产装置，生产工艺和产品质量均居于国内领先水平。
喜嘉化工透过多年完善的供应网络，经销江苏地区的塑料光亮润滑剂具有无毒、高光泽、高润滑性。与绝大部分树脂具有较好的相溶性，对炭黑、无机颜料及有机染料有较强的分散作用。在聚烯烃、ABS、PS、丙纶、涤纶色母料中可作分散、润滑剂；还可用于染色、配色中；在工程塑料（PA、PC、POM、PBT、PET、ABS、AS、PS、PE、EVA改性、增强、增韧）中作为相溶剂有提高其各项机械性能，MFR、光泽度的作用，同时可提高制品的加工速度，减少机械磨损，节约电能，提高成品率。在电线、电缆、光缆的护套及绝缘料中作为润滑剂、光亮剂达到提高制品挤出速度和美观的作用。

【防玻纤外露剂TAF生产厂家】在改性工程塑料中，用途最广、用量最大的是玻纤增强、阻燃增强和填充改性复合材料。如玻纤增强PA6和PA66、阻燃增强PBT、填充PP等等。这些改性工程塑料由于具有优异的力学性能、电绝缘性、耐化学腐蚀性、耐侯性、易加工等诸多优点，而广泛用于汽车零部件、家电、电子、通讯、电脑等设备部件。

随着家电、电子、汽车产业不断地发展及需要，对工程塑料的要求不仅仅是力学性能，用户更注意材料的表观性能、加工流动性、产品性能的均一性。这也正是改性工程塑料界的一大课题。如玻纤增强尼龙表面粗糙，高填充PP的光洁度差等。针对这一难题，经国内改性工程塑料企业使用表明TAF对改善玻纤外露具有十分明显的效果，提高了玻纤增强工程塑料的表面光洁度。而且随着产品性能的不断改进与用途的扩展，已形成了系列化产品，分别用于玻纤增强尼龙、玻纤增强PBT、填充PP、高填充色母粒、PC流动改性等。江苏生产厂家； 塑料光亮润滑剂批发，乙撑双硬脂酰胺(EBS)生产厂家 ；乙撑双油酸酰胺生产厂家；连云港乙撑双防玻纤外露剂生产厂家等

二、润滑剂TAF(抗浮纤剂)结构特征与作用机理

润滑剂TAF(抗浮纤剂)是以乙撑双脂肪酸酰胺（EBS）为基料，在催化剂的作用下，含有极性基团的反应性单体与EBS反应形成BAB型共聚物。这种共聚物既保持了EBS的润滑特性，又具有能与玻纤、无机填料表面部分极性基团相结合的极性基团结构。在玻纤增强或无机填充PA6、PA66、PBT等复合体系中，TAF在玻璃纤维、无机填料与基体树脂之间形成了类似锚固结点。改善了玻璃纤维、无机填料与基体树脂的粘结状态。进而改善了玻璃纤维、无机填料在基体树脂中的分散性。同时，润滑剂TAF(抗浮纤剂)又具有润滑特性，改进复合材料的加工流动性，提高复合材料的表面光洁度。

三、【防玻纤外露剂TAF生产厂家】物理性能

产品　　　　　　　　　　　　 TAF　　　 　 　TAF-A
熔点/℃　　　　　　　　　　　≥135　　　　 ≥135℃
热失重（3%）时的温度/℃　　　≥279.07　　　≥308.70
热失重（5%）时的温度/℃　　　≥307.33　　　≥325.62
最大热分解温度/℃　　　　　　≥415　　　　　≥435

四、防玻纤外露剂性能简述

1．  在PA、PC、PBT中有很好的互熔性。
2．  与玻纤、无机填料有很好的亲合性。
3．  对玻纤改性材料中的玻纤有很好的包覆性可防止玻纤外露。
4．  制品有良好的表面光亮性和润滑性。
5．  减轻机械磨损。

五、防玻纤外露剂使用方法

塑料PA、PC、PET、PBT、ABS、AS、PP等玻纤增强材料近年得到很大发展。玻纤增强材料的弊病即玻纤外露及制品表面粗糙、机械加工设备磨损严重。因此，润滑剂在加工中起了至关重要的作用。本厂生产的TAF润滑剂在玻纤增强塑料中能起到防止玻纤外露，提高加工流动性，降低螺杆扭矩，提高制品表面光洁度的作用，由于其热稳定性好，适用于几乎所有工程塑料中。 TAF还可以用于聚脂、聚碳酸酯、尼龙等色母料中作分散剂
●主要用于玻纤增强尼龙(PA6\PA66)、PBT、TET、PP、ABS、PC、POM制品，防止玻纤外露剂，同时能增加制品表面光亮度.增强产品的流动性，脱模、防湿、防沉淀、抗污损、搞静电、分散性，降低制品加工温度3-5°C，减少螺杆的扭矩，降低机器磨损，提高机器作用寿命，节约电能,加入量0.5-0.8-1%.
●ABS染色，涤纶色母料的分散剂，加入量为：染色0.5% 色母0.3-0.5%
●在纳米TI02/HTPS/PA复合材料中作为纳米TI02母料的分散剂，加入量0.3-0.5%
以上加入量仅做参考，根据客户实际情况进行调理。

六、防玻纤外露剂TAF作用基理

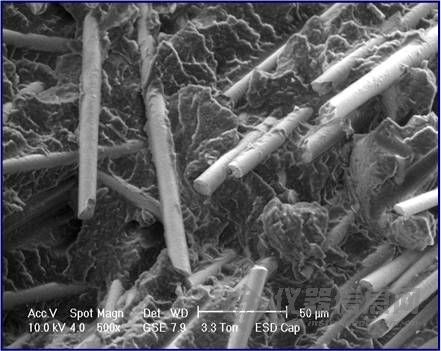

● TAF系在乙撑双脂肪酸酰胺的基础上引进极性基团，该结构为低分子量BAB型共聚物。增强玻纤一般用硅烷偶联剂进行表面处理，TAF的极性基团与硅烷偶联剂的长链末端通过范得华产生很强的吸引力，该吸引力足以使两物相界面消失，而形成一相，TAF溶剂化链段与基体树脂有一定的相溶性，TAF起了相溶剂作用。这样，在玻璃纤维、基本树脂之间形成了类似锚固结点，即交联点，改善了玻纤与树脂的粘结状态。由于玻纤的表面与基体树脂之间的力学作用层厚度增加，使处于玻纤表面附近的基体更易于发生剪切屈服，增加对冲击能的吸收和耗散效果，促使玻纤对基体树脂之间的增韧效果。由于玻纤在树脂中得到很好地包覆，在加工过程中玻纤与树脂同步流动，不易扯开，大大地减少外露的玻纤。这样，玻纤与螺杆的磨擦相应减少，螺杆的扭矩也随之降低。
●TAF与其他偶联剂如钛酸酯偶联剂及铝酸酯偶联剂均有较强的吸附力，在填充母料中起增溶剂作用，如填充碳酸钙、滑石粉、钛白粉等母料中，TAF与钛酸酯偶联剂结合染成棕红色，因此要求色泽较浅产品中不宜使用。
●TAF与无机颜料有较好的结合力，因此，在尼龙、聚酯、聚碳酸酯色母料中可以作分散剂。由于色母料对机械强度要求不高，只需分散性好，所以在这些产品中可以不与偶联剂并用。

技术来源：http://www.ebswax.com/ArticleShow.asp?ArticleID=50
