美利肯成核剂Millad 3988

发表时间：2011/9/27 　　来源：喜嘉化工（广州）有限公司

用添加剂成核剂(MILLAD)3988净化过的聚丙烯

介绍：

　　添加剂成核剂3988是聚丙烯(简称PP)净化技术的一个突破。对配方正确，加工适宜的聚丙烯，使用这种添加剂可以改善透明度，增加树脂产量和产率，及改善其物理性质。　　聚丙烯的多用性和造价低廉已使它广为应用。但在一些场合其优点为其透明性所限制。现在使用美立得3988，聚丙烯可以变得极为清澈而使其在那些外观设计重要的场合也可广为使用。在设计、包装和材料选择方面，经美立得3988净化过的聚丙烯给产品设计者提供了极大的灵活性。

用成核剂3988净化过的聚丙烯的优点

1、透明度高　　可以得到透明度，光泽度极高，表面光滑的聚丙烯；２、产率高　　经美立得3988处理的聚丙烯，产量、产率高；３、效益高　　聚丙烯的成本效益及其低密度，使它成为其它树脂的极具吸引力的替代品;4、用途广　　经成核剂3988净化的聚丙烯，在韧性、柔性、刚性、抗潮、抗热、抗化学性及适宜于食品接触等方面提供极为优越的综合性能；５、性能改善　　与未净化的聚丙烯相比，经成核剂3988净化的聚丙烯的性能得到改善，尤其是具有更高的刚性和热变形温度；6、可加工性　　成核剂3988不会泛出冷却的聚丙烯表面，也不会产生异味；7、食品的理想包装材料　　聚丙烯中的成核剂3988不影响所盛食品或液体的味道。

成核剂3988如何生效

　　通常聚丙烯缓慢结晶成相对较大的晶体，称为晶粒。这种粒晶由于大于可见光波长，入射光被晶体散射，从而减少透明度而境加模糊性。当聚丙烯经美立得3988净化后，聚合物内的结晶产生速率成倍增长。由于在同样体积内晶体生长数目增加而晶体尺寸减小，结果使晶体小于见光波长而允许光线通过后而使透明度增强。

经美立得3988处理的聚丙烯的透明度有多大

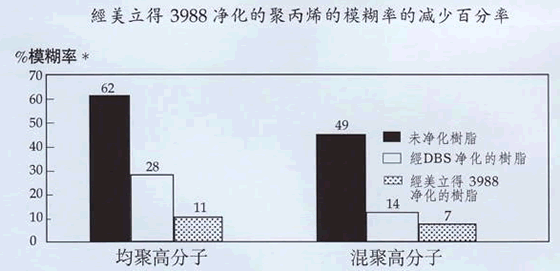

　　与市面上诸如二亚苯基山梨醇（ＤＢＳ或成核剂3905）一类的净化剂相比，成核剂3988可提供较高的透明度。下图给出含成核剂3988，并经注入成形的均聚和混聚聚丙烯板的模糊性改进的典型百分比

*模糊度仪采用标准CD-附加件的12MF注模级　测量1.27mm(50密耳)厚薄板。注：透明度和模糊百分度依赖于树脂和加工过程。

获取经成核剂3988净化过的聚丙烯

　　获取经成核剂3988净化过的聚丙烯之最简便途径是从你的聚丙烯供应商处取得树脂。净化剂通常是在成型过程中由聚丙烯制造商加到树脂中去的。许多含有成核剂3988的优质树脂可从世界各地的主要聚丙烯制造厂家处购得。　　有关于市面上面上所有制造过程所需的树脂，美利肯化学公司可以提供详情。

采用成核剂3988净化的聚丙烯与其他材料的比较

　　采用成核剂3988净化的聚丙烯与其他材料相比有很多优点－－例如：重量轻，强度高，成本效益好。使用成核剂3988后的聚丙烯的一些性能总结如下。下表将含有美联成核剂3988的聚丙烯与下列几种材料作比较：对苯二酸脂聚乙烯(PET),聚苯乙烯(PS),聚氯乙烯(PVC),高密度聚乙烯(HDPE),聚碳酸脂(PC)和玻璃(GLS):

其它材料的选择

其它材料的选择
特性	PET	PS	PVC	HDPE	PC	GLS
透明度和光泽度	O	O	O	++	O	O
成本／每单位体积	++	+	+	O	++	+
热填充容量	++	++	++	++	O	O
潮湿／蒸汽阻隔性	+	++	+	O	++	-
低密度	++	+	++	O	++	++
味道及气味传播性质	+	O	+	+	O	-
下落重击强度	+	++	-	-	-	++
柔韧性	O	++	O	O	O	++
硬度	-	-	-	+	-	-
抗化学性	+	+	++	O	O	++
氧气阻隔性	-	O	-	-	O	-
符号－含成核剂3988的聚丙烯是:远优于(++),优于(+),相当于(O),劣于(-)

含有成核剂3988的树脂化过程

　　含有成核剂3988的树脂可用于所有的制造过程-铸模，吹模(EBM,IBM,ISBM,SBM)，薄片挤压，热成型，膜和纤维挤压。通常，含有成核剂3988的聚丙烯在过程中对加工条件不苛刻--与传统净化的聚丙烯相比它有一个相当宽大的加工温度。　　由于美立得3988既是有效的成核剂又是净化剂，树脂的固化过程比标准树脂要快得多。其结果是比未集结的聚丙烯在大部分过程反应中有更高的产量。设备参数通常需要调整以利用这一改进及保证加工过程的顺利进行。　　下面是一些建议：

注模和吹模(EBM和IBM)

　　含有成核剂3988的树脂可以在相当宽的温度范围内加工成型。可以使用的溶点为390-520°F(200-270℃)。通常当铸模温度为70-100°F（20-40℃）及表面平滑光洁（广议用SPI1-2光洁度,SPI3光洁度亦可）时，可获取最高透明度。　　与含有上一代净化剂的聚丙烯或示经核化的聚丙烯相比，加工含有成核剂3988的聚丙烯可能会遇到下表所列问题。

问题原因解决办法

注模不完全,有空穴，气泡树脂填装速度过快可能造成注模不完全和排气不完全增加溶化温度增加铸模温度确保铸模气孔畅通

流线相对铸模而言，设备太小混合差及（或）驻留时间短溶化不均匀注：流线形成是由于聚合物箍带比周围的聚合物凝固得快,并在填装铸模时被迫移动。这会产生一条沿着模内流动方向的模糊不清的线。增加背压来提高融化温度和由较长时间的混合来改善融化温度的均匀性提高注管温度及（或）铸模温度以便在聚合物凝固前可以较快填模使用混合喷嘴或高效螺旋机来改善溶化均匀性

减少加工时间利用快速凝固以减少时间如果整个循环不受螺旋机构复原或其它参数的限制，可从冷却循环减少时间

透明度不够絮状模糊可由于过量填装注模造成减少注入压力

吹拉注模

　　有多种类型的ISBM和SBM机器可供使用以制作具有高透明度的聚丙烯瓶。这种设备调理净化的聚丙烯而使其具有玻璃一样的透明度。推出使用的加工条件取决于设备类型和具体使用的树脂。请与美利肯化学公司的技术人员索取有关资料。

挤压成型

　　对薄板和薄膜挤压成型而言，挤压成型含有成核剂3988的聚丙烯可在高达270℃的温度下加工。由于结晶速率的快速增加。加工含有美立得3988的聚丙烯将不同于加工未经核化的聚丙烯。如果树脂结晶太快，则不会形成光滑表面，而且成品可能会有应力变形。　　一般建议采用高于正常冷轧的温度为宜。温和的冷却面加较快的树脂挤压速度除了可以提高生产率外，还可以生产较透明、较光滑和具有较高刚性的薄膜。确切的冷却面和一般铸模湿度取决于树脂、薄膜厚度和设备类型。优化试验可以确定最佳操作条件，请与美利肯化学公司的技术代表联系，以得到具体的建议。

经成核剂3988净化的聚丙烯之应用

　　含成核剂3988的聚丙烯有许多用途。在大多制造场合，新产品设计者可以灵活选用经或未经成核剂3988净化的聚丙烯。舍弃其它材料而选用净化的聚丙烯在多数具有潜在用途的场合会降低成本或改进功效，下表给出一部分通过各种加工过程可能实现的应用场合。

注模: 　　

　居室部件活动关节, 储藏箱储存盒医疗仪器电子和影带盒防护包装茺板设备部件

吹挤成型：　　

　番茄浆调料瓶清洁剂瓶水瓶食品、饮料瓶

吹拉成型：　　

　水瓶药瓶干食品和调料罐洗洁精瓶等渗出和运动饮料婴儿奶瓶居室部件液体皂和洗涤剂

薄板挤压：　　

　录影带套盒装配或午餐盒铺地板料卫生产品

热成型：　　

　泡沫包装材料医用托盘一次性熟食盘微波速食饮料杯一次用果汁盒乳品箱包装饼干盘
