日本电气化学DENKA IP-马来酰亚胺型耐热改性剂MSNB

关键词：耐热改性剂DENKA IP、ABS耐热剂MSNB、电气化学耐热剂MSNB、MS-NA



DENKA IP是SMI共聚物（苯乙烯、N-苯基马来酰亚胺、马来酸酐的共聚物）。

DENKA IP具有高耐热性和优异的热稳定性

DENKA IP的一个重要应用是作为生产耐热ABS的耐热改性剂

ABS已变得比基于α-甲基的耐热ABS更受欢迎



DENKA IP是采用我们独立的技术--一步聚合过程即快速亚胺化过程研发出来的。比起传统的N-苯基马来酰亚胺单体过程更加实惠。作为耐热ABS改性剂材料，DENKA IP 非常经济有效。



此外，DENKA IP还用作ABS/工程塑料型合金树脂的相容剂，DENKA IP含有少量马来酸酐（MAH).当马来酸酐的反应活性高的时候，DENKA IP会同PA6里的氨基团或聚碳酸酯和涤纶里面的羟基团发生反应。DENKA IP可以改进ABS/工程塑料型合金树脂的性能。

DENKA IP 是电气化学1980年运用独特的聚合技术研发出来的苯乙烯-N-苯基马来酰共聚物。

DENKA IP 的特点

有很高的耐热性（TG=196C），优秀的热稳定性（350C不分解）；

在很宽的范围内与SAN树脂混合，广泛用用ABS热阻改性剂；

含有活性功能的马来酸酐团，可作为高分子化合物合金（ABS/PA，Polyester,PC）的相容剂。

《使用例子》

用于设计和制作耐热ABS；

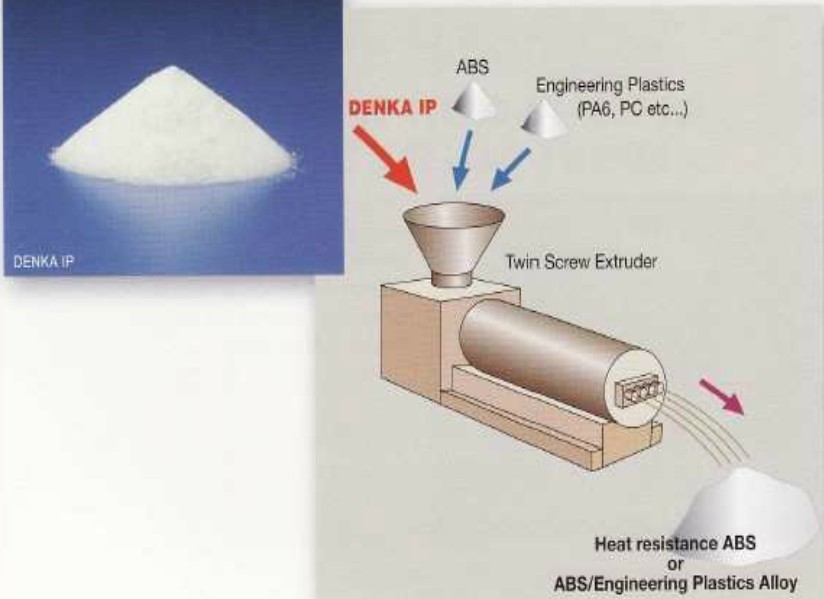

用于设计和制作ABS/工程塑料型聚合物合金。



MSNB(耐热剂)使用方法

ABS高胶粉,AS,IP共混.

各成分比例:

1.ABS高胶粉：３０％，原因是保证ABS 的物理性能,如抗冲击强度,抗拉伸强度等;

2.(1)要达到热变形温度:115度,IP的添加量:13%;胶丝冷却水槽温度:70度-80度;

    (2)要达到热变形温度:125度,IP的添加量:20%-30%;胶丝冷却水槽温度:70度-90度;

3.剩余比例可用AS添加;

另外,混料加工时,挤出温度要达到270度,才能让耐热剂MSNB充分融化混合,因为其玻璃化温度是196度,达不到270度就不能充分融化分散,削弱耐热性能.

配方:

ABS粉:30%    SAN:47%    MS-NB:23%    抗氧剂:0.4%     润滑剂:0.3(设备:40mm双螺杆挤出机,挤出温度:260-280度)



结果:如图所示

“DENKA IP”的等级>

等级		MS-NA	MS-NB	MS-NH	MS-L2A
性能		通用	通用 流动性好	通用 高流动性 易复合	高反应性
		ABS热阻改性剂			聚合物合金改性 剂(ex,PA,PC,PBT PET)
比重	ASTM D792	1.18	1.18	1.18	1.18
吸水率%	ASTM D570	0.70	0.70	0.70	0.68
玻璃化转变点℃	DSC	196	196	196	196
热降解温度℃	TGA	350	350	350	350
MFR(256℃,10kg) g/10min	ASTM D1238	2	3	4	2



技术来自：http://www.ebswax.com/
