ADK STAB FP-2200聚烯烃用无卤阻燃剂
ADK STAB FP-2200是一种新型无卤磷系阻燃剂，主要用于聚烯烃。
ADK STAB FP-2200赋予聚烯烃优越的阻燃性和低密度、高机械性能等功能。
ADK STAB FP-2200和热塑性塑料相混，表现出优越的加工稳定性能。推介于聚丙烯均聚物PP-H、聚丙烯嵌段共聚物（PP-B）、高密度聚乙烯（HDPE）、低密度聚乙烯（LDPE）、乙烯-乙酸乙烯酯共聚物（EVA）和其他树脂。
特点：
在PP材料中添加18-20％FP-2200，并与少量PTFE并用，即可发挥优良的阻燃效果，并可达到UL – 94/V – 0标准。因此，与无机氢氧化镁系阻燃剂比较，具有添加量少，密度低、提高聚合物机械性能的优良特性。
优异的热稳定性和加工性能。
推荐加工成型条件
推荐在250度以下加工成型（挤出成型和注射成型）
FP-2200呈酸性，请使用具有耐酸性能的加工机器。
物理性能
一般性状
外观： 白色粉末
熔点 ： 无（270度以上分解）
氮含量有率：19-23％
磷含量有率：16-20％
挥发性： TG分析条件（10℃/min , in air）
重量减少 5％：287℃
10％： 317℃
20％： 391℃
粒径： 50％D 5.0 um
90％ 11.0 um
比重： 约0.3-0.4 *以上物理性能值为代表性，不作为品质保证数据。
认证状况
美国： 已登记（TSCA lnventory）
欧盟： 已登记（EINECS/ELINCS
日本： 已登记（ENCS）
韩国： 已登记（ECL）
中国： 已登记（IECSC）
使用上注意
穿防护服，戴防毒面具，眼罩，手套等
避免直射阳光，高温多湿
密封，在阴暗处保存
2. 添加量和加工条件
1.6mm厚度，达到UL – 94 V – 0级所需添加量
ADK STAB FP-2200 在下列添加条件下能够达到1.6mm厚度，UL-94V-0等级；
PP-B 和0.2％份量的PTFE并用，添加量为18-20％；
不用PTFE，则添加量为25％
LDPE＆EVA 24 - 28％
推荐加工条件
推荐在250度以下加工成型（挤出造粒和注塑成型）
3. 热稳定性能
3-1. 示差热分析
ADK STAB FP-2200和传统的APP磷酸盐系阻燃剂相比，具有更加优越的热稳定性能
Figure
1:

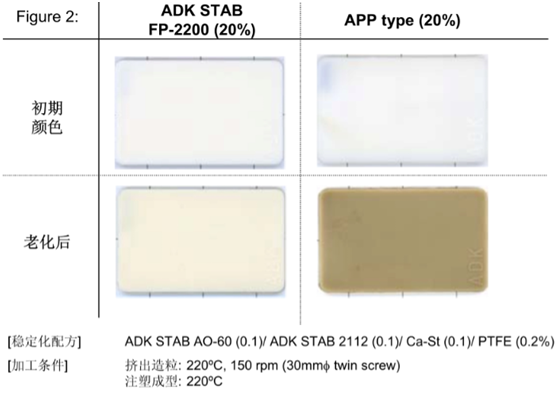

3-2. ADK STAB FP-2200在PP-B中的颜色稳定性能
- 在150度烘箱2周老化变色实验 –
ADK STAB FP-2200和APP-系相比具有更加优越的热稳定性能，在150度，2星期烘箱，实验的情况如下，无明显变色（Figure 2 ）
4 .阻燃效果
ADK STAB FP-2200和其他系阻燃剂相比，应用在聚烯烃上，具有添加量小，阻燃效果优越的性能（Table1,2,3）
4.1 在PP 中的阻燃效果，UL - 94试验
Table 1：与0.2％聚四氟乙烯并用，在1.6mm厚度PP达到UL-94 V-0级，所需FP-2200添加量
|
阻燃剂 |
达到UL-94 V-0级时的添加量（wt％） |
|
|
PP-H |
PP-B |
|
|
ADK STAB FP-2200 |
17 - 19 |
18 - 20 |
|
APP Type F.R |
20 - 25 |
25 - 30 |
[稳定化配方] ADK STAB AO-60(0.1)/ ADK STAB 2112(0.1)/Ca-St(0.1)/PTFE(0.2％)
[加工条件] 挤出造粒：220℃，150 rpm(30mm∮ twin screw)
注塑成型：220℃
4-2. 在PE中的阻燃效果，UL-94试验
Table 2: 1.6mm厚度PE达到UL-94 V-0级，所需FP-2200添加量
|
阻燃剂 |
达到UL-94 V-0级时的添加量（wt％） |
|
|
LDPE |
EVA* |
|
|
ADK STAB FP-2200 |
25 - 28 |
24 - 26 |
|
APP Type F.R |
＞35 |
＞35 |
*Vinyl acetate content=18％
[稳定化配方] ADK STAB AO-60(0.1)/ADK STAB 2112(0.1)
[加工条件] 挤出造粒：200℃，150 rpm (30mm∮ twin screw)
注塑成型：200℃
4-3 . 在PE中的阻燃效果，氧指数试验
Table 3： 在LDPE和EVA中的氧指数
|
ADK STAB FP-2200 添加量（wt％） |
氧指数（％） |
|
|
LDPE |
EVA |
|
|
26 |
32.5 |
31.0 |
|
28 |
34.5 |
32.0 |
|
30 |
38.0 |
35.5 |
*醋酸乙烯酯含量 = 18％
[稳定化配方] ADK STAB AO-60(0.1)/ADK STAB 2112(0.1)
[加工条件] 挤出造粒：200℃，150 rpm (30mm∮ twin screw)
注塑成型：200℃
5. 发烟性试验（添加量FP-2200的PP-B）
添加FP-2200的PP发烟值比添加溴系阻燃剂的PP发烟值低，与添加氢氧化镁系阻燃剂的PP相比，发烟值大致一样，但添加量少得多（Figure 3）
Figure 3：
[稳定化配方] ADK STAB AO-60(0.1)/ADK STAB 2112(0.1)/Ca-St(0.1)/PTFE(0.2％)
[加工条件] 挤出造粒：200℃，150 rpm (30mm∮ twin screw)
注塑成型：200℃
[实验条件] 实验片大小：100×100×3mm
热流量：50Kw/m2
6. 物理性能和机械性能
在聚烯烃中典型的物理性能和机械性数据请参看表4和表5
6-1. 在PP中的阻燃效果
在PP-B中添加18％的份量，并和0.2％的PTFE（聚四氟乙烯）并用，能达到UL-94 V-0。因为低填充量，所以和其他系阻燃剂相比，具有以下特点：
-低密度（Lighter material）
-提高机械性能（e.g. Tensile properties, HDT ,etc. ）
Table 4： 在PP-B中的阻燃特性
|
配方 |
Control |
ADK STAB FP-2200 |
Mg(OH)2 |
溴系阻燃剂* |
|
PP-B（抗冲聚丙烯）（MI=10） |
100 |
82 |
40 |
59 |
|
阻燃剂 |
- |
18 |
60 |
20 |
|
Sb2O3 |
|
- |
- |
7 |
|
PTFE(聚四氟乙烯) |
- |
0.2 |
- |
- |
|
Talc(滑石粉) |
- |
- |
- |
14 |
|
阻燃性 UL-94V、1.6mm厚度 |
NR |
V - 0 |
V – 2 |
V - 2 |
|
物理特性 |
|
|
|
|
|
密度 （g/cm3） |
0.90 |
1.02 |
1.40 |
1.28 |
|
拉伸强度 (MPa) |
28.4 |
23.6 |
18.4 |
25.9 |
|
伸长力 （％） |
235 |
55 |
11 |
34 |
|
热变形温度 （℃） |
103 |
122 |
115 |
130 |
*Decabromodiphenyloxide
6-2. 在PE中的阻燃效果
Table 5 ：在LDPE﹠EVA中的阻燃特性
|
配方 |
LDPE |
EVA* |
||
|
Control |
ADK STAB FP2200 |
Control |
ADK STAB FP2200 |
|
|
LDPE |
100 |
72 |
- |
- |
|
EVA |
- |
- |
100 |
72 |
|
ADK STAB FP2200 |
- |
28 |
- |
28 |
|
|
|
|
|
|
|
阻燃性 UL-94V at1/16” |
NR |
V -0 |
NR |
V - 0 |
|
物理特性 |
|
|
|
|
|
密度 （g/cm3） |
0.92 |
1.09 |
0.95 |
1.12 |
|
拉伸强度 (MPa) |
12.9 |
11.5 |
9.4 |
8.0 |
|
伸长力 （％） |
142.0 |
64.0 |
423.3 |
273.3 |
*Vinyl acetate content=18％
公司经营产品：
